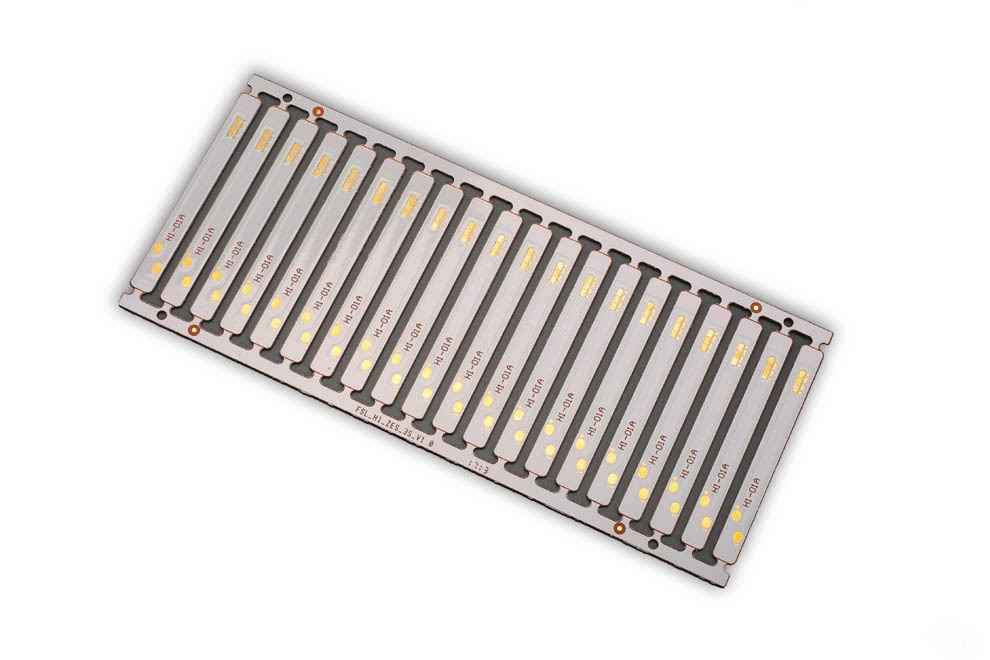

Metal Core MC PCB Bakır Substrate Tıbbi Cihazlar için Sert Basılı Devre Kartı

Metal Core MC PCB Bakır Substrate Tıbbi Cihazlar için Sert Basılı Devre Kartı

Marka Adı:	TECircuit
Model Numarası:	TEC0134
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0038

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Tıbbi Cihaz Bakır çekirdek PCB

Metal çekirdek tıbbi cihaz PCB

Ürün Tanımı

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Teşhis ekipmanları:
- Hassas bileşenler için güvenilir termal yönetimin gerekli olduğu MRI, CT tarayıcıları ve ultrason makineleri gibi görüntüleme cihazlarında kullanılır.
Hasta İzleme Sistemleri:
- Hayati belirtileri izleyen cihazlara entegre edilmiş, değişen koşullar altında doğru okumaları ve istikrarlı performansı sağlar.
Tedavi Aletleri:
- Kesin kontrol ve güvenilirliğin çok önemli olduğu infüzyon pompaları ve elektrocerrahi üniteler gibi cihazlarda kullanılır.
Giyilebilir Tıbbi Cihazlar:
- Etkili ısı dağılımı ile kompakt tasarımları gerektiren giyilebilir sağlık monitörlerinde kullanılır.
Tıbbi Aydınlatma:
- Yüksek yoğunluklu LED aydınlatma için verimli termal yönetim sağlayan cerrahi ve muayene lambalarına entegre.
Robotik Cerrahi Sistemleri:
- Hızlı kontrol ve güvenilirlik gerektiren robotik cerrahi aletlerde kullanılır, kritik durumlarda güvenli çalışmayı sağlar.
Elektronik Stetoskoplar:
- Gelişmiş stetoskop tasarımlarında kullanılır. Yüksek ses kalitesi için dijital sinyal işleme dahil edilir.
Laboratuvar Ekipmanı:
- Laboratuvar ortamlarında güvenilir çalışmayı sağlayan test ve analiz için kullanılan ekipmanlara entegre edilmiştir.
Taşınabilir Tıbbi Cihazlar:
- Etkili güç yönetimi ve termal performansı gerektiren kompakt tıbbi cihazlarda kullanılır.
Enerji toplama cihazları:
- Çevre enerjisini kullanılabilir güce dönüştüren cihazlarda, özellikle düşük enerjili tıbbi sensörleri güçlendirmek için kullanılır.

Ürün Özellikleri

Yüksek ısı iletkenliği:
- Metal çekirdek PCB'ler (MCPCB) tıbbi cihazlarda optimum performans ve güvenilirliği korumak için çok önemli olan mükemmel bir ısı dağılımını sağlar.
Dayanıklılık:
- Metal substratlar dayanıklıdır ve genellikle tıbbi ortamlarda bulunan zorlu ortamlara dayanabilir.
Düşük Termal Genişleme katsayısı (CTE):
- Metal çekirdeklerin CTE'si, termal stresi en aza indirerek ve güvenilirliği artırarak yarı iletken cihazlarınkiyle iyi uyumludur.
Yüksek Elektrik Performansı:
- Hassas tıbbi elektroniklerin verimli çalışması için gerekli olan düşük elektrik direnci sağlar.
Kompakt Tasarım:
- Boyut kısıtlamalarının kritik olduğu birçok tıbbi cihazda önemli olan alan tasarrufu tasarımlarına izin verir.
Sinyal bütünlüğünün iyileştirilmesi:
- Elektromanyetik müdahaleyi (EMI) azaltır, tıbbi teşhis ve izleme için hayati önem taşıyan doğru sinyal iletimini sağlar.
Çeşitli Termal Yönetim Çözümleri:
- Yüksek güç uygulamalarında ısı dağılımını optimize etmek için ısı sinkleri ve termal vias gibi ek özelliklerle tasarlanabilir.
Çeşitli Üretim Süreçleri ile Uyumluluk:
- Verimli üretim ve montajı kolaylaştıran standart PCB üretim teknikleri kullanarak işlenebilir.
Maliyet etkinliği:
- Geleneksel FR4 PCB'lerden tipik olarak daha pahalı olsa da, performans ve güvenilirlik açısından uzun vadeli faydalar genellikle kritik tıbbi uygulamalar için yatırımı haklı çıkarır.
Yönetmelik Uygunluğu:
- Tıbbi uygulamalarda güvenlik ve etkinliği sağlayan sıkı tıbbi endüstri standartlarını ve düzenlemelerini karşılamak için tasarlanmıştır.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
