Metal çekirdek PCB basılı devre kartı üretim İletişim taban istasyonu için

Metal çekirdek PCB basılı devre kartı üretim İletişim taban istasyonu için

Marka Adı:	TECircuit
Model Numarası:	TEC0141
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0045

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

İletişim Metal Çekirdek PCB Üretimi

İletişim Merkezi İstasyonu Metal Çekirdek PCB

Ürün Tanımı

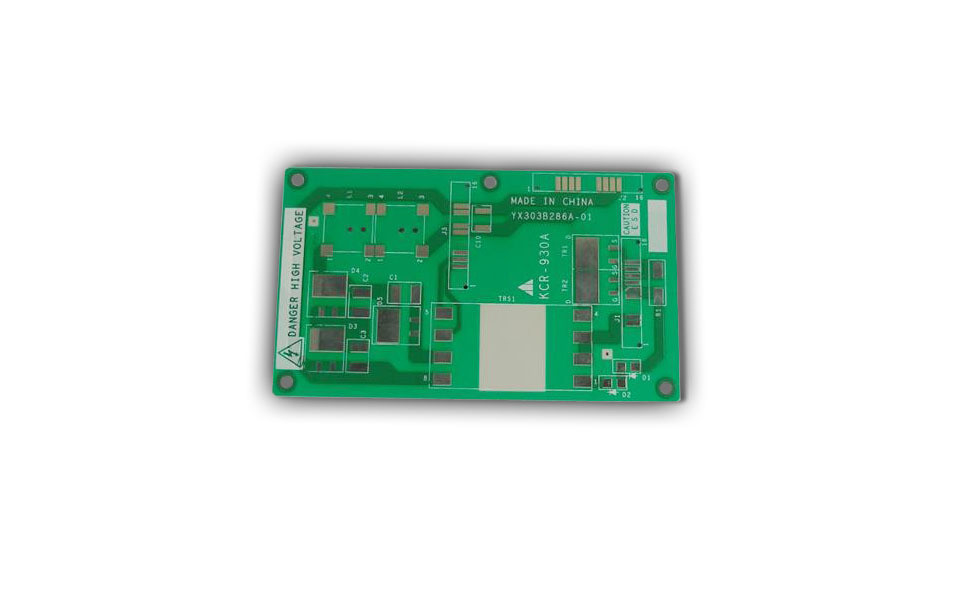

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Güç kaynağı üniteleri (PSU):
- Yüksek güç seviyelerini verimli bir şekilde işlemek ve termal istikrarı korumak için hem AC-DC hem de DC-DC dönüştürücülerinde kullanılır.
LED Sürücüler:
- LED aydınlatma uygulamalarında, uzun süreli performans için etkili ısı dağılımını sağlayarak güç dağıtımını yönetmek için kullanılır.
Otomotiv Elektronik:
- Elektrikli ve hibrit araçlarda güç yönetimi sistemlerine entegre edilmiş, değişen koşullar altında güvenilir çalışmayı sağlar.
Telekomünikasyon ekipmanları:
- RF amplifikatörlerinde, baz istasyonlarında ve verimli güç yönetiminin kritik olduğu diğer telekom cihazlarında kullanılır.
Endüstriyel Kontrol Sistemleri:
- Yüksek güvenilirlik ve termal yönetimin gerekli olduğu otomasyon ekipmanlarında ve makine kontrol panellerinde kullanılır.
Tıbbi Cihazlar:
- Diagnostik ve terapötik ekipmanlara entegre edilmiş, hassas bileşenlere istikrarlı ve verimli güç dağıtımı sağlıyor.
Tüketici Elektronikleri:
- Güvenilir güç yönetiminin çok önemli olduğu oyun konsolları, ev aletleri ve ses ekipmanları gibi cihazlarda kullanılır.
Yenilenebilir Enerji Sistemleri:
- Güneş inverterlerinde ve rüzgar türbini denetleyicilerinde kullanılır, verimli güç dönüşümü ve yönetimini kolaylaştırır.
Pil Yönetim Sistemleri:
- Güvenli ve verimli çalışmayı sağlayan pil şarjını ve boşaltmasını izleyen ve kontrol eden sistemlerde kullanılır.
Isıtma elemanları:
- Elektrikli ısıtıcılar ve ısı silahları gibi hassas sıcaklık kontrolü gerektiren uygulamalara entegre.

Ürün Özellikleri

Yüksek ısı iletkenliği:
- Alüminyum PCB'ler, yüksek güçlü bileşenlerin performansını korumak için kritik olan mükemmel bir ısı dağılımını sağlar.
Dayanıklılık:
- Güçlü alüminyum substrat mekanik strese dayanabilir ve bu nedenle zorlu ortamlar için uygundur.
Düşük Termal Genişleme katsayısı (CTE):
- Alüminyumun CTE'si elektronik bileşenlerle yakından eşleşiyor, termal gerilimi azaltıyor ve güvenilirliği artırıyor.
Elektrikli yalıtım:
- Yüksek güç uygulamalarında güvenli çalışmayı sağlayan mükemmel bir elektrik yalıtımı sağlar.
Kompakt Tasarım:
- Daha ince ve hafif tasarımlara izin verir, bu da alan kısıtlı uygulamalarda yararlıdır.
Yüksek Güvenilirlik:
- Çeşitli endüstrilerde kritik uygulamalar için gerekli olan uzun vadeli istikrar ve dayanıklılık sunar.
Özelleştirilebilir:
- Kalınlık, düzen ve yüzey finişi de dahil olmak üzere belirli tasarım gereksinimlerine uyarlanabilir.
Üretim kolaylığı:
- Standart PCB üretim süreçleriyle uyumlu, verimli üretim ve montajı sağlar.
Ucuz:
- Genellikle geleneksel FR4 PCB'lerden daha pahalı olsa da, termal yönetim ve güvenilirlik konusundaki uzun vadeli faydalar genellikle yatırımı haklı çıkarır.
Yönetmelik Uygunluğu:
- Güvenlik ve performans için endüstri standartlarını karşılamak için tasarlanmıştır, çeşitli uygulamalarda güvenilir çalışmayı sağlar.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
