Ürün ayrıntıları

Evde Ürünler

Çok katmanlı IC Substrate PCB Board PCB Sert Kör Vias Yumuşak Altın

Çok katmanlı IC Substrate PCB Board PCB Sert Kör Vias Yumuşak Altın

Marka Adı:	TECircuit
Model Numarası:	TEC0207
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0075

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Çok katmanlı IC Substrate PCB Board

Yumuşak Altın IC Substrate PCB Board

Ürün Tanımı

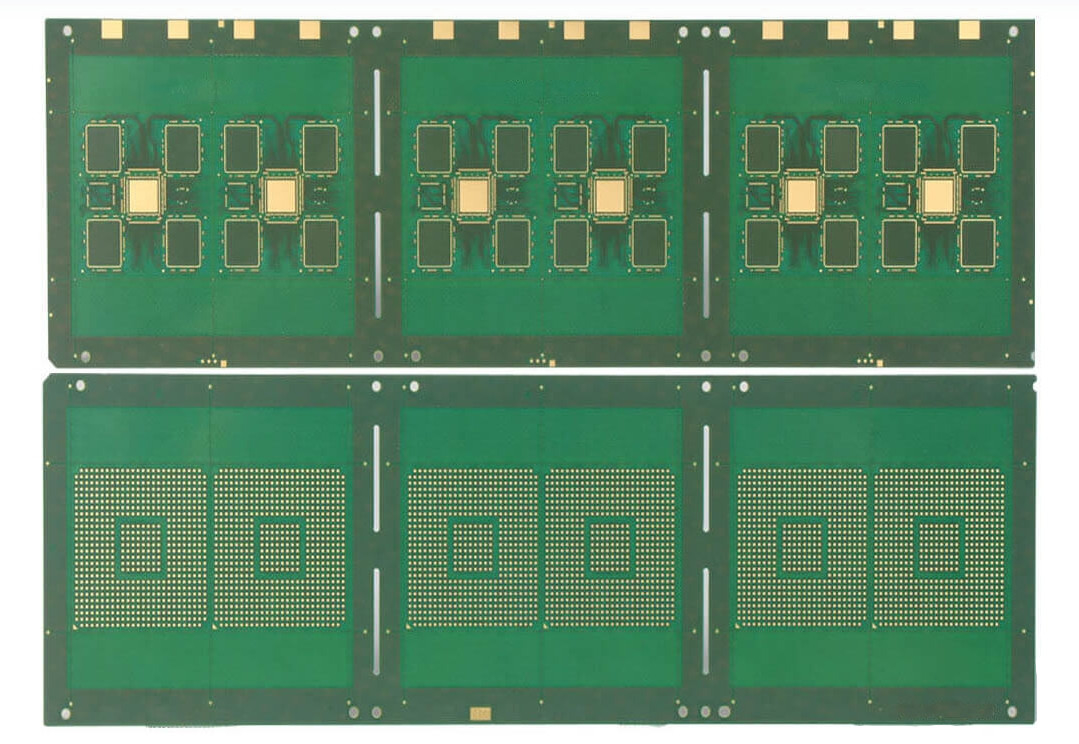

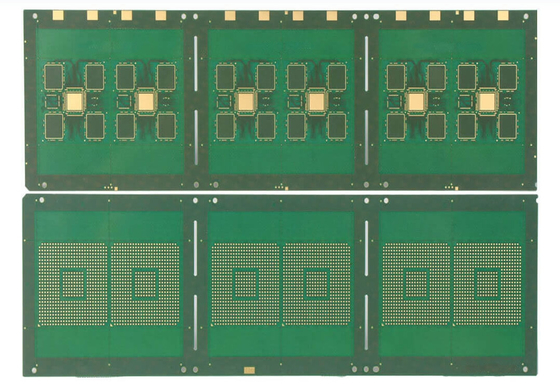

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Yüksek yoğunluklu bağlantı (HDI) PCB'ler:
- Yerin sınırlı olduğu HDI tasarımlarında kullanılır, daha küçük bir alanda daha fazla bağlantıya izin verir.
Mobil Cihazlar:
- Uzayı optimize etmek ve sinyal yollarını azaltarak performansı artırmak için akıllı telefonlara ve tabletlere entegre edilmiş.
Tüketici Elektronikleri:
- Akıllı TV'ler, oyun konsolları ve giyilebilir cihazlar gibi cihazlarda kullanılır, boyutu en aza indirerek işlevselliği artırır.
Tıbbi Cihazlar:
- Diagnostik araçları ve görüntüleme sistemleri gibi kompakt tasarımlar ve güvenilir performans gerektiren gelişmiş tıbbi ekipmanlarda kullanılır.
Otomotiv Elektronik:
- Güvenilirlik ve alan verimliliğinin kritik olduğu elektronik kontrol üniteleri (ECU), infotainment sistemleri ve güvenlik özelliklerine entegre edilmiştir.
Telekomünikasyon ekipmanları:
- Ana istasyonlarda, yönlendiricilerde ve anahtarlarda kullanılır, düşük gecikme ile yüksek hızlı veri aktarımını kolaylaştırır.
Havacılık ve Savunma:
- Performansı tehlikeye atmadan kompakt ve hafif tasarımları sağlamak için askeri ve havacılık uygulamalarında kullanılır.
LED Işıklandırma:
- LED uygulamaları için devre kartlarına entegre edilmiş, termal yönetimi ve bağlantıyı iyileştirmiştir.
RF ve Mikrodalga Uygulamalar:
- Sinyal kaybını en aza indirgenmek ve performansı artırmak için gerekli olan RF ve mikrodalga devrelerinde kullanılır.
Güç Yönetim Sistemleri:
- Güç dönüştürücülerinde ve düzenleyicilerinde kullanılır, daha fazla verimlilik ve güvenilirlik için alanı optimize eder.

Ürün Özellikleri

Uzay Verimliliği:
- Daha yüksek bir bağlantı yoğunluğuna izin verir ve kompakt tasarımlar için idealdir.
Sinyal Yolu Kısaltıldı:
- Katmanlar arasındaki mesafeyi en aza indirir, sinyal kaybını azaltır ve performansı artırır.
Termal Yönetimin Geliştirilmesi:
- Daha kısa sinyal yolları ve optimize edilmiş düzenlemeler nedeniyle daha iyi ısı dağılımını sağlar.
Daha Güvenilir:
- Kör viaslar, delikli viaslara kıyasla kusurlara daha az eğilimlidir ve kritik uygulamalarda dayanıklılığı arttırır.
Tasarımda Esneklik:
- Tasarımcılara karmaşık devreleri barındıran yönlendirme ve düzenleme konusunda daha fazla özgürlük sunar.
Çeşitli Teknolojilerle Uyumlu:
- RF uygulamaları ve yüksek hızlı sinyaller için olanlar da dahil olmak üzere çeşitli malzemeler ve bileşenlerle kullanılabilir.
Yüksek Hacimler İçin Ucuz:
- İlk kurulum daha pahalı olsa da, kör viaslar, üretim verimliliğinin iyileştirilmesi nedeniyle seri üretimde maliyetleri azaltabilir.
Çok katmanlı tasarımları kolaylaştırır:
- Yakın olmayan katmanlar arasındaki bağlantıların gerekli olduğu çok katmanlı PCB'ler için idealdir.
Yüksek Frekanslı Performans:
- Düşük parazit kapasitansı ve indüktansı nedeniyle yüksek frekanslı uygulamalara uygundur.
Endüstri Standartlarına Uygunluk:
- Kritik uygulamalarda güvenilirliği sağlayan sıkı kalite ve güvenlik standartlarını karşılamak için üretilmiştir.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası

Etiketler:

Ürün ayrıntıları

Evde Ürünler

Altyapı PCB

Çok katmanlı IC Substrate PCB Board PCB Sert Kör Vias Yumuşak Altın

Tüm Kategori

Çok katmanlı IC Substrate PCB Board PCB Sert Kör Vias Yumuşak Altın

Marka Adı:	TECircuit
Model Numarası:	TEC0207
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Paketleme Ayrıntıları:	Vakum paketi + Karton kutu
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

TECircuit

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Model numarası:

TEC0207

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0075

Hizmet:

PCBA hizmeti

Min sipariş miktarı:

1 adet

Fiyat:

USD 1.99 ~ USD9.99/pcs

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Teslim süresi:

5-15 iş günü

Ödeme koşulları:

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini:

50000 adet/ay

Vurgulamak:

Çok katmanlı IC Substrate PCB Board

Yumuşak Altın IC Substrate PCB Board

Ürün Tanımı

Ürün Resimleri

TECircuit hakkında

Ürün Uygulamaları

Yüksek yoğunluklu bağlantı (HDI) PCB'ler:
- Yerin sınırlı olduğu HDI tasarımlarında kullanılır, daha küçük bir alanda daha fazla bağlantıya izin verir.
Mobil Cihazlar:
- Uzayı optimize etmek ve sinyal yollarını azaltarak performansı artırmak için akıllı telefonlara ve tabletlere entegre edilmiş.
Tüketici Elektronikleri:
- Akıllı TV'ler, oyun konsolları ve giyilebilir cihazlar gibi cihazlarda kullanılır, boyutu en aza indirerek işlevselliği artırır.
Tıbbi Cihazlar:
- Diagnostik araçları ve görüntüleme sistemleri gibi kompakt tasarımlar ve güvenilir performans gerektiren gelişmiş tıbbi ekipmanlarda kullanılır.
Otomotiv Elektronik:
- Güvenilirlik ve alan verimliliğinin kritik olduğu elektronik kontrol üniteleri (ECU), infotainment sistemleri ve güvenlik özelliklerine entegre edilmiştir.
Telekomünikasyon ekipmanları:
- Ana istasyonlarda, yönlendiricilerde ve anahtarlarda kullanılır, düşük gecikme ile yüksek hızlı veri aktarımını kolaylaştırır.
Havacılık ve Savunma:
- Performansı tehlikeye atmadan kompakt ve hafif tasarımları sağlamak için askeri ve havacılık uygulamalarında kullanılır.
LED Işıklandırma:
- LED uygulamaları için devre kartlarına entegre edilmiş, termal yönetimi ve bağlantıyı iyileştirmiştir.
RF ve Mikrodalga Uygulamalar:
- Sinyal kaybını en aza indirgenmek ve performansı artırmak için gerekli olan RF ve mikrodalga devrelerinde kullanılır.
Güç Yönetim Sistemleri:
- Güç dönüştürücülerinde ve düzenleyicilerinde kullanılır, daha fazla verimlilik ve güvenilirlik için alanı optimize eder.

Ürün Özellikleri

Uzay Verimliliği:
- Daha yüksek bir bağlantı yoğunluğuna izin verir ve kompakt tasarımlar için idealdir.
Sinyal Yolu Kısaltıldı:
- Katmanlar arasındaki mesafeyi en aza indirir, sinyal kaybını azaltır ve performansı artırır.
Termal Yönetimin Geliştirilmesi:
- Daha kısa sinyal yolları ve optimize edilmiş düzenlemeler nedeniyle daha iyi ısı dağılımını sağlar.
Daha Güvenilir:
- Kör viaslar, delikli viaslara kıyasla kusurlara daha az eğilimlidir ve kritik uygulamalarda dayanıklılığı arttırır.
Tasarımda Esneklik:
- Tasarımcılara karmaşık devreleri barındıran yönlendirme ve düzenleme konusunda daha fazla özgürlük sunar.
Çeşitli Teknolojilerle Uyumlu:
- RF uygulamaları ve yüksek hızlı sinyaller için olanlar da dahil olmak üzere çeşitli malzemeler ve bileşenlerle kullanılabilir.
Yüksek Hacimler İçin Ucuz:
- İlk kurulum daha pahalı olsa da, kör viaslar, üretim verimliliğinin iyileştirilmesi nedeniyle seri üretimde maliyetleri azaltabilir.
Çok katmanlı tasarımları kolaylaştırır:
- Yakın olmayan katmanlar arasındaki bağlantıların gerekli olduğu çok katmanlı PCB'ler için idealdir.
Yüksek Frekanslı Performans:
- Düşük parazit kapasitansı ve indüktansı nedeniyle yüksek frekanslı uygulamalara uygundur.
Endüstri Standartlarına Uygunluk:
- Kritik uygulamalarda güvenilirliği sağlayan sıkı kalite ve güvenlik standartlarını karşılamak için üretilmiştir.

Sık Sorulan Sorular

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
