Ürün ayrıntıları

Evde Ürünler

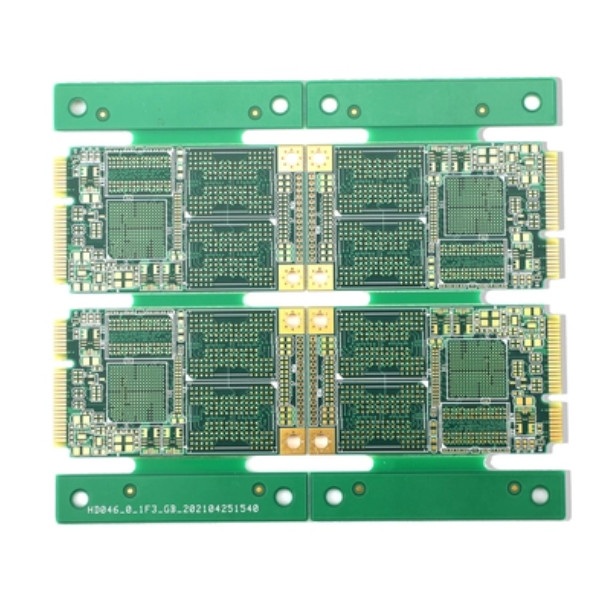

Altın Parmaklı PCB Çok Katmanlı Sabit Basılı Devre Tablosu Taşınabilir Cihazlar İçin

Altın Parmaklı PCB Çok Katmanlı Sabit Basılı Devre Tablosu Taşınabilir Cihazlar İçin

Marka Adı:	TECircuit
Model Numarası:	TEC0212
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0080

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Taşınabilir Aygıtlar Sert basılı devre kartı

Çok katmanlı sert altın parmak PCB

Taşınabilir cihazlar Altın parmak PCB

Ürün Tanımı

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Akıllı telefonlar:
- Güvenilir performans sağlamak için ekran modülleri ve kameralar gibi çeşitli iç bileşenleri bağlamak için kullanılır.
Tabletler:
- Bileşenler ve çevresel cihazlar arasında verilerin verimli aktarımı için tablet cihazlarda kullanılır.
Dizüstü bilgisayarlar:
- Bilgisayarlara, bellek modüllerini ve diğer donanım bileşenlerini bağlamak için entegre edilmiş, sorunsuz işlemleri kolaylaştırmaktadır.
Oyun Konsolları:
- Oyun performansını artıran hızlı ve güvenilir bağlantılar için oyun cihazlarında kullanılır.
Giyilebilir Cihazlar:
- Kompakt alanlarda sağlam bağlantılar için akıllı saatlerde ve fitness izleyicilerinde kullanılır.
Tüketici Elektronikleri:
- Güvenilir bağlantının gerekli olduğu kameralar ve taşınabilir medya oynatıcıları da dahil olmak üzere çeşitli elektronik cihazlarda bulunur.

Ürün Özellikleri

Altın kaplama:
- "Altın parmaklar" olarak bilinen temas noktaları, bağlantıların güvenilirliğini artırarak mükemmel iletkenlik ve korozyona direnç sağlamak için altınla kaplanmıştır.
Yüksek Dayanıklılık:
- Altın parmaklar üst düzey aşınmaya dayanıklılık sağlar, bu da taşınabilir cihazlarda tekrar tekrar yerleştirilmeye ve çıkarılmaya uygun hale getirir.
Mükemmel sinyal bütünlüğü:
- Altın kaplama kullanımı, hızlı elektronik uygulamalarda kritik olan yüksek performanslı veri iletimini sağlayan sinyal kaybını en aza indirger.
Kompakt Tasarım:
- Bu PCB'ler, işlevselliği feda etmeden taşınabilir cihazlarda alanı optimize ederek kompakt ve verimli tasarım düzenlerine izin verir.
Uyumluluk:
- Çeşitli konektör türleriyle uyumlu olacak şekilde tasarlanmıştır ve bu da onları farklı uygulamalar ve cihazlar için çok yönlü hale getirir.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
