Çok katmanlı yüksek yoğunluklu bağlantılı PCB katı basılı devreler levhası Lazer menzil ölçer için

Çok katmanlı yüksek yoğunluklu bağlantılı PCB katı basılı devreler levhası Lazer menzil ölçer için

Marka Adı:	TECircuit
Model Numarası:	TEC0229
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0097

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Lazer uzaklık ölçer sert basılı devre panosu

Çok katmanlı yüksek yoğunluklu bağlantı PCB

Sert Yüksek yoğunluklu Bağlantı PCB

Ürün Tanımı

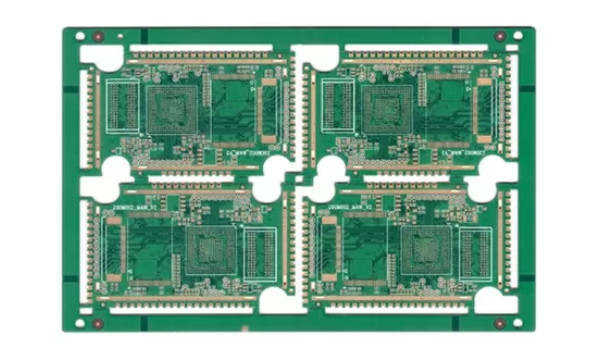

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi fabrikası: 50.000 m2 Çalışanlar: 930+ Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Ölçüm ve İnşaat:
- Proje verimliliğini artırmak için inşaat alanlarındaki mesafeleri doğru bir şekilde ölçmek için anket ekipmanlarında kullanılır.
Ormancılık:
- Ormancılık uygulamalarında ağaçların yüksekliğini ve mesafelerini ölçmek, kaynak yönetimine yardımcı olmak için kullanılır.
Askeri ve Savunma:
- Çeşitli taktik durumlarda hedefleme ve menzil ölçümü için askeri ekipmanlara entegre edilmiş.
Spor ve Eğlence:
- Golf menzil ölçerlerinde ve diğer spor uygulamalarında, performans artırmak için mesafeleri doğru ölçmek için kullanılır.
Robotik:
- Hareket ve konumlandırmayı doğru hale getiren navigasyon ve engelleri tespit etmek için robot sistemlerinde uygulanır.
Uçak:
- Yükseklik ölçümü ve arazi haritası için UAV'lere (İnsansız Hava Araçları) entegre edilmiş, uçuş yeteneklerini geliştirmiştir.
Otomotiv Uygulamaları:
- Uzaklık ölçümü ve çarpışma önleme için gelişmiş sürücü yardım sistemlerinde (ADAS) kullanılır.
Sanayi Otomasyonu:
- Daha iyi verimlilik için hassas mesafe ölçümünü sağlayan malzeme işleme yönelik otomatik sistemlerde kullanılır.
Evini Geliştirmek:
- Ev projelerinde doğru ölçümler için DIY meraklıları ve profesyoneller tarafından kullanılan lazer mesafe ölçerlerinde bulunur.
Havacılık:
- Uçuş operasyonlarında hassasiyeti sağlayan yükseklik ölçümü ve navigasyon için havacılık uygulamalarına entegre.

Ürün Özellikleri

Yüksek yoğunluklu bağlantı (HDI) tasarımı:
- Kompakt ve verimli düzenler için HDI teknolojisini kullanır, taşınabilir cihazlar için gerekli olan daha küçük bir ayak izinde karmaşık devrelere izin verir.
Hassas Sinyal İşleme:
- Yüksek frekanslı sinyaller için optimize edilmiş, doğru mesafe ölçümleri ve hızlı veri işlemini sağlar.
Çok katmanlı yetenek:
- Lazer diyotları, sensörler ve mikro denetleyiciler gibi çeşitli bileşenleri barındırmak için birden fazla katmanı destekler ve işlevselliği artırır.
Düşük Güç Tüketimi:
- Enerji verimliliği için tasarlanmış, performansını tehlikeye atmadan el cihazlarında pil ömrünü uzatır.
Entegre Bileşenler:
- Farklı bileşenler, amplifikatörler, ADC'ler (Analog-Digital Değiştiriciler) ve mikro denetleyiciler de dahil olmak üzere, hassas ölçüm ve kontrolü kolaylaştırır.
Termal Yönetim:
- Uzun süreli kullanım sırasında performansın korunması için gerekli olan ısı dağılımı için optimize edilmiş düzenlemelere sahiptir.
Güçlü Bağlantı:
- Veri aktarımı ve cihaz entegrasyonu için birden fazla iletişim protokolünü (örneğin, USB, Bluetooth) destekler.
Kompakt ve Hafif:
- Taşınabilir menzil ölçer uygulamaları için uygun küçük form faktörü, çeşitli ortamlarda taşımak ve kullanmayı kolaylaştırır.
Dayanıklılık:
- Çevre gereksinimlerine dayanabilen malzemelerle inşa edilmiş, dış mekan koşullarında güvenilirlik sağlanmıştır.
Özelleştirilebilir düzen:
- Bileşen yerleştirmede esneklik sunar, tasarımcıların belirli uygulamalar veya gereksinimler için optimize etmelerine izin verir.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler (( malzeme / yüzey bitirme işlemi / bakır kalınlığı / kart kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx / DHL / TNT / UPS'yi sevkiyat için sunabiliriz. Ayrıca, müşteri tarafından sağlanan sevkiyat yöntemi kabul edilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırıcı ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırıcı gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
