Güneş Inverter RIGID PCB Board Çok Katmanlı Basılı Devre Tablosu Üretimi

Güneş Inverter RIGID PCB Board Çok Katmanlı Basılı Devre Tablosu Üretimi

Marka Adı:	TECircuit
Model Numarası:	TEC0046
Adedi:	Örnek için 1 adet, toplu için 100 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Puanlar ve İncelemeler

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Tipi:

PCB, yüksek frekanslı kartı, sert PCB, sert kart, esnek kart, sert flex PCB, IC-substrat, metal çeki

Ürün No.:

R0023

Hizmet:

PCBA Hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Güneş Inverter RIGID PCB Board

Çeşitli katmanlı basılı devre kartı üretimi

RIGID basılı devre kartı imalatı

Ürün Tanımı

Solar İnvertör SERT PCB Kartı

Güneş Enerjisi Uygulamalarına Yönelik Çok Katlı Baskılı Devre Kartı İmalatı

Ürün Özellikleri

Katman Sayısı	4L
Malzeme	FR-4 TG150
Kalınlık	2,5 mm
Bakır Kalınlığı	3,5 oz
Boyut	419*250mm
Yüzey İşlem	HASL LF
Başvuru	Güneş İnvertörü

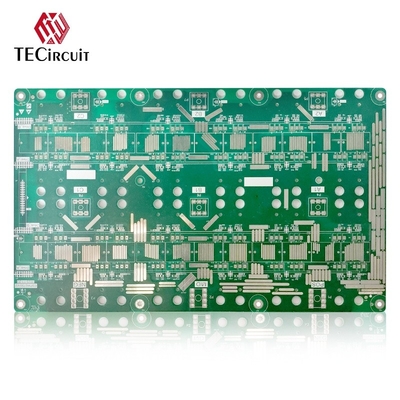

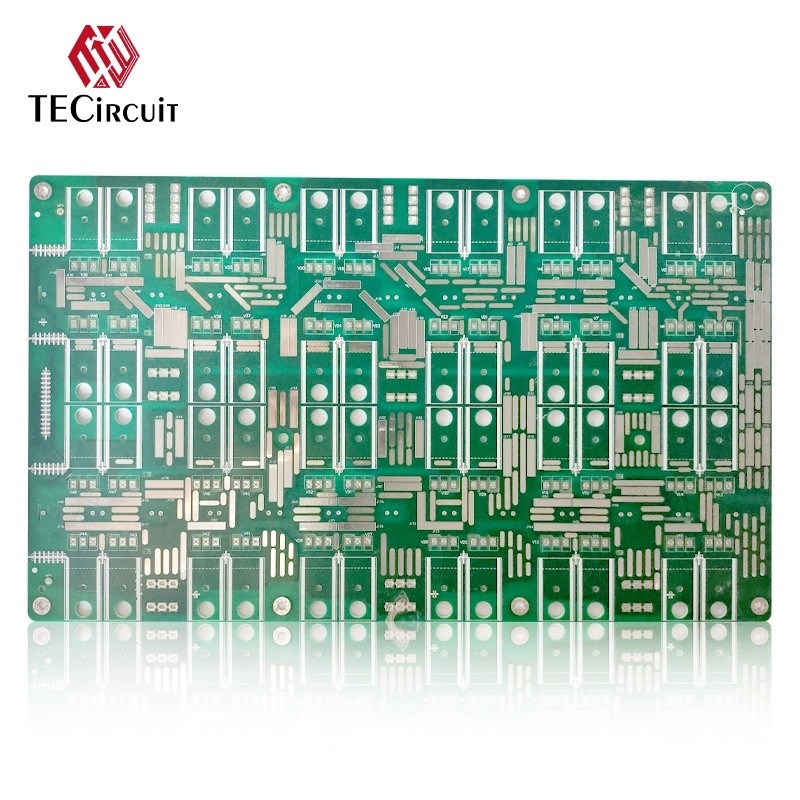

Ürün Görselleri

TECircuit Hakkında

Kurulan:2004

Konum:Shenzhen, Çin - Elektronik Üretim Hizmeti (EMS) sağlayıcısı

Hizmetler:PCB/PCBA, Esnek Baskılı Devre Kartı (FPC), Bileşen Tedarik, Kutu Oluşturma ve Test dahil olmak üzere kapsamlı tek elden çözümler sunan özelleştirilebilir EMS PCB

Kalite Sertifikaları:UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, ROHS ve REACH standartlarıyla uyumlu

Üretim Kapasitesi:50.000 m2'lik tesis, 930+ çalışan ve aylık 100.000 m² üretim kapasitesi

Sıkça Sorulan Sorular

Teklif için ne gerekiyor?

PCB:Miktar, Gerber dosyası ve teknik gereksinimler (malzeme, yüzey kalitesi, bakır kalınlığı, levha kalınlığı)
PCBA:PCB bilgileri, BOM listesi ve test belgeleri

Üretim için hangi dosya formatlarını kabul ediyorsunuz?

PCB Gerber dosyaları, PCB montajı için BOM listeleri ve PCBA için test yöntemleri

Dosyalarım güvende mi?

Dosyalarınız tamamen güvende ve korunuyor. Tüm süreç boyunca müşterinin fikri mülkiyetini koruyoruz ve belgeleri asla üçüncü taraflarla paylaşmıyoruz.

Sevkiyat yöntemi nedir?

FedEx, DHL, TNT ve UPS kargo seçeneklerini sunuyoruz. Müşteri tarafından sağlanan nakliye yöntemleri de kabul edilebilir.

Ödeme yöntemi nedir?

Önceden Telgraf Transferi (Önceden T/T) ve PayPal kabul edilir.

Ürün Uygulamaları

Şebekeye Bağlı Güneş İnvertörleri:Şebeke entegrasyonu için güneş panellerinden gelen DC gücünü AC gücüne dönüştürün
Şebekeden Bağımsız Güneş İnvertörleri:Şebeke erişimi olmayan uzak konumlardaki bağımsız sistemlere güç sağlayın
Pil Tabanlı Sistemler:Güneşli olmayan dönemlerde güneş enerjisi depolama ve güç kaynağı için entegre sistemler
Mikro invertörler:Optimize edilmiş enerji hasadı için panel seviyesinde DC'yi AC'ye dönüştüren küçük ölçekli kurulumlar
Güç Optimize Ediciler:Maksimum enerji çıkışı için modül düzeyinde güç yönetimi ve dönüştürme
Hibrit İnvertörler:Şebekeye bağlı ve şebekeden bağımsız işlevleri enerji depolama yetenekleriyle birleştirin
Güneş İzleme Sistemleri:Güneş enerjisi sistemleri için performans takibi ve gerçek zamanlı veri izleme
Akıllı Ev Entegrasyonu:Ev otomasyonu bağlantısı yoluyla enerji yönetimi ve optimizasyonu
Elektrikli Araç Şarj İstasyonları:Araç şarjı için güneş enerjisini dönüştüren güneş enerjili EV şarj çözümleri
Yenilenebilir Enerji Sistemleri:Rüzgar enerjisi sistemleri de dahil olmak üzere daha büyük yenilenebilir enerji kurulumlarıyla entegrasyon

Teknik Özellikler

PCB Katmanları	1-42 katman
PCB Malzemeleri	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Taban, Halojensiz
Maksimum Kart Boyutu	620mm * 1100mm
Sertifikasyon	RoHS Direktifi Uyumlu
PCB Kalınlığı	1,6 ±0,1 mm
Dış Katman Bakır Kalınlığı	0,5-5oz
İç Katman Bakır Kalınlığı	0,5-4oz
Maksimum Levha Kalınlığı	6,0 mm
Minimum Delik Boyutu	0,20 mm
Minimum Çizgi Genişliği/Boşluğu	3/3milyon
Minimum Lehim Maskesi Aralığı	0,1 mm (4 mil)
Plaka Kalınlığı ve Açıklık Oranı	30:1
Minimum Delikli Bakır	20μm
Delik Çapı Toleransı (PTH)	±0,075 mm (3 mil)
Delik Çapı Toleransı (NPTH)	±0,05 mm (2 mil)
Delik Konumu Sapması	±0,05 mm (2 mil)
Anahat Toleransı	±0,05 mm (2 mil)
PCB Lehim Maskesi Renkleri	Siyah, beyaz, sarı
PCB Yüzey Kaplamaları	HASL Kurşunsuz, Daldırma ENIG, Chem Tin, Flash Gold, OSP, Altın parmak, Soyulabilir, Daldırma Gümüş
Açıklama Rengi	Beyaz
Elektrik Testi	%100 AOI, X-ışını, Uçan prob testi
Anahat İşleme	Yönlendirme ve Skor/V-kesim
Muayene Standardı	IPC-A-610C SINIF II
Sertifikalar	UL (E503048), ISO9001/ISO14001/IATF16949
Giden Raporlar	Son Muayene, E-test, Lehimlenebilirlik Testi, Mikro Kesit ve daha fazlası

Üretim Tesisi

Puanlar ve İncelemeler

Genel Değerlendirme

5.0

Bu ürün için 50 değerlendirmeye göre

Derecelendirme Anlık Görüntüsü

Aşağıdaki tüm oyların dağılımıdır

5 yıldızlar

100%

4 yıldızlar

3 yıldızlar

2 yıldızlar

1 yıldızlar

Tüm Yorumlar

Paulo Santos

Brazil Jul 18.2025

Yardımsever (378)

Quick win: this supplier’s PCBs are solid. Tested 50+ units – 0 defects. Delivery to Brazil took only 12 days, and their quote beat 3 other vendors. Lock them in for our Q2 projects.
