Tıbbi elektronik için çok katmanlı HDI devre panosu sert PCB basılı devre panosu

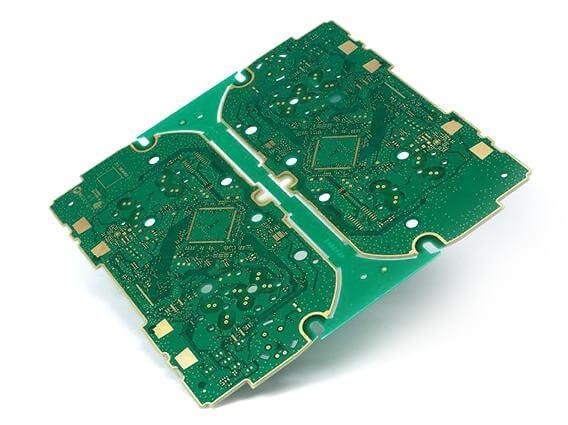

Tıbbi elektronik için çok katmanlı HDI devre panosu sert PCB basılı devre panosu

Marka Adı:	TECircuit
Model Numarası:	TEC0154
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0057

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Tıbbi Elektronik HDI Devre Kartı

Tıbbi elektronik basılı devre kartı

Çok katmanlı HDI devre kartı

Ürün Tanımı

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Teşhis ekipmanları:
- Yüksek hassasiyet ve güvenilirliğin çok önemli olduğu MRI makineleri ve ultrason sistemleri gibi tıbbi görüntüleme cihazlarında kullanılır.
Hasta İzleme Sistemleri:
- Kalp atış hızı, kan basıncı ve diğer kritik sağlık ölçümlerini takip eden ve doğru veri toplamalarını sağlayan hayati işaret monitörlerinde kullanılır.
Terapötik cihazlar:
- Sıvı dağıtımının kesin kontrol ve izlenmesinin gerekli olduğu infüzyon pompaları ve diyaliz makineleri gibi cihazlara entegre edilmiştir.
Giyilebilir Sağlık Cihazları:
- Kalp atışı, aktivite seviyeleri ve uyku kalıpları gibi sağlık parametrelerini izleyen akıllı saatlerde ve fitness izleyicilerinde kullanılır.
Cerrahi Araçlar:
- Gelişmiş cerrahi cihazlarda kullanılır, prosedürler sırasında güvenilir performans ve hassasiyeti sağlar.
Laboratuvar Ekipmanı:
- Test ve teşhis için laboratuvarlarda kullanılan analitik aletlere entegre edilmiş, doğru sonuçlar sağlamıştır.
Çocuk ve yeni doğanlar için ekipman:
- Bebekler ve çocuklar için özel cihazlarda kullanılır, burada kompakt tasarım ve yüksek güvenilirlik kritiktir.
Telemedisin cihazları:
- Sağlık verilerini analiz ve müdahale için sağlık hizmeti sağlayıcılarına ileten uzaktan izleme sistemlerinde kullanılır.
Elektrokardiogram (EKG) makineleri:
- Sinyal bütünlüğünün ve doğruluğunun çok önemli olduğu kalp aktivitesini izlemek için EKG cihazlarında kullanılır.
Görüntüleme Sistemleri:
- Yüksek yoğunluklu bağlantıların karmaşık görüntüleme algoritmalarını desteklediği X-ray ve CT tarama makinelerine entegre.

Ürün Özellikleri

Yüksek yoğunluk:
- HDI (Yüksek Nitelikli Bağlantı) PCB'ler, çok sayıda bileşene sahip kompakt tasarımlara olanak tanır ve bu, alan kısıtlı tıbbi cihazlar için çok önemlidir.
Sinyal bütünlüğünün iyileştirilmesi:
- Daha kısa izler ve optimize edilmiş yönlendirme, teşhis ve izleme ekipmanlarında doğru veri aktarımı için gerekli olan sinyal kalitesini artırır.
Daha İyi Isı Yönetimi:
- Gelişmiş malzemeler ve çok katmanlı tasarımlar, etkili bir ısı dağılımını kolaylaştırır ve çalışma sırasında optimum performansı korur.
Daha Esnek Yönlendirme:
- Mikrovyaların ve gömülü viasların kullanımı, tıbbi cihazlarda sınırlı alanın kullanımını en üst düzeye çıkararak karmaşık devre düzenlemelerine izin verir.
Hafif tasarım:
- Kısıtlı malzeme kullanımı, daha hafif cihazlara katkıda bulunur, taşınabilirliği ve çeşitli tıbbi ortamlarda kullanım kolaylığını artırır.
Toplu Üretimde Maliyet Verimliliği:
- Başlangıç maliyetleri daha yüksek olabilirken, HDI PCB'ler performans avantajları nedeniyle büyük ölçekli üretim için maliyet verimli olabilir.
Özelleştirilebilir:
- Özel tıbbi uygulama gereksinimlerini karşılamak için özelleştirilebilir, benzersiz düzenlemelere ve konfigürasyonlara izin verir.
Dayanıklılık:
- Çevre faktörlerine ve sterilizasyon işlemlerine dayanıklı olarak inşa edilmiş, zorlu tıbbi ortamlarda güvenilir performans sağlar.
Yönetmelik Uygunluğu:
- Kritik uygulamalarda güvenilir çalışmayı sağlayan, tıbbi endüstrinin güvenlik ve performans için katı standartlarını karşılamak için tasarlanmıştır.
Entegre Olmanın Kolaylığı:
- Çok çeşitli bileşenler ve teknolojilerle uyumludur, tıp elektroniklerinde gelişmiş özelliklerin dahil edilmesini kolaylaştırır.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
