Ürün ayrıntıları

Evde Ürünler

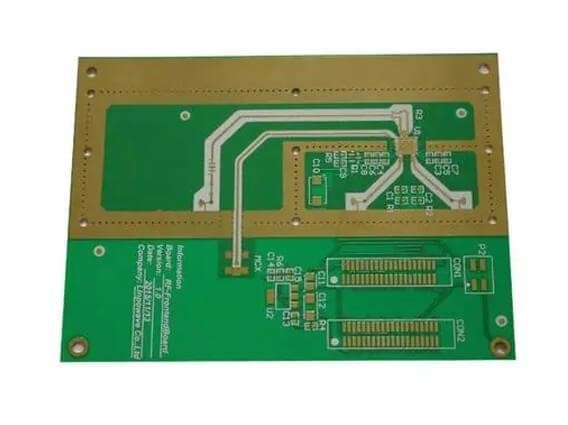

Kablosuz Baza İstasyonu için Yüksek Frekanslı Çok Katmanlı PCB Basit Devre Kartı

Kablosuz Baza İstasyonu için Yüksek Frekanslı Çok Katmanlı PCB Basit Devre Kartı

Marka Adı:	TECircuit
Model Numarası:	TEC0160
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0063

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Yüksek frekanslı çok katmanlı PCB

Kablosuz Ana İstasyon Çok Katmanlı PCB

Kablosuz Ana İstasyon PCB Tablosu

Ürün Tanımı

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Sinyal İşleme Birimleri:
- Etkili iletim ve alım için sinyalleri güçlendirmek, filtrelemek ve modüle etmek için RF sinyal işleme devrelerinde kullanılır.
Alıcılar:
- Mobil iletişim için çok önemli olan radyo sinyallerinin hem iletilmesini hem de alınmasını işleyen alıcı modüllerinde kullanılır.
Anten Arayüzleri:
- Antenleri baz istasyonu ile bağlayan PCB'lere entegre edilmiş, sinyal kalitesini ve menzilini optimize eder.
Güç Güçlendirici:
- Yüksek frekanslı güç güçlendirici devrelerinde uzun menzilli iletişim için sinyal gücünü artırmak için kullanılır.
Temel bant işleme:
- Verilerin verimli bir şekilde işlenmesini ve dönüştürülmesini sağlayan dijital sinyal işlemini işleyen taban bant işlemcilerinde kullanılır.
Ağ Arayüz Kartları:
- Ana istasyonla ağ arasındaki veri iletişimini yöneten bileşenlere entegre edilmiş, yüksek hızlı bağlantı sağlanmıştır.
Kablosuz İletişim Modülleri:
- LTE, 5G ve diğer kablosuz teknolojiler için modüllerde kullanılır ve gelişmiş iletişim yeteneklerini kolaylaştırır.
Filtre devreleri:
- İstenmeyen frekansları ortadan kaldıran ve sinyal açıklığını iyileştiren filtre tasarımlarında kullanılır.
Dijital sinyal işlemcileri (DSP):
- İletişim kalitesini artırmak için dijital sinyaller üzerinde karmaşık hesaplamalar yapan devrelere entegre.
Kontrol Sistemleri:
- Baza istasyonu bileşenlerinin çalışmasını izleyen ve yöneten ve güvenilirliği ve verimliliğini sağlayan kontrol devrelerinde kullanılır.

Ürün Özellikleri

Düşük Kayıplı Malzeme:
- Yüksek frekanslarda sinyal bozulmasını en aza indirgenmek için düşük dielektrik kaybı olan malzemelerden yapılmış ve verimli sinyal iletimini sağlamıştır.
Yüksek termal kararlılık:
- Sıkıntılı ortamlarda performanslarını koruyan sıcaklık değişikliğine dayanacak şekilde tasarlanmıştır.
Kesinlik Üretimi:
- Yüksek frekanslı uygulamalar için gerekli olan sıkı toleranslar ve yüksek kaliteli bitirmeyi elde etmek için gelişmiş üretim tekniklerini kullanır.
Impedans Kontrolü:
- Sinyal yansımalarını önlemek ve tutarlı performans sağlamak için kontrol edilen impedans seviyelerini korumak için tasarlanmıştır.
Çok katmanlı inşaat:
- Genellikle yüksek frekanslı sinyallerin yönlendirilmesini ve korunmasını optimize etmek için çok katmanlı PCB olarak inşa edilir ve performansı artırır.
Güçlü Elektrik Performansı:
- Modern iletişim teknolojileri için kritik olan minimum sinyal kaybı ile yüksek hızlı veri aktarımını destekler.
Mükemmel Isı Yönetimi:
- Yüksek güçlü bileşenlerin güvenilir çalışmasını sağlayan etkili bir şekilde ısı dağılımı için tasarlanmıştır.
Özelleştirilebilir tasarımlar:
- Özel uygulama gereksinimlerine göre uyarlanabilir, benzersiz düzenlemeler ve yapılandırmalara izin verir.
Dayanıklılık:
- Sert çevresel koşullara dayanacak şekilde inşa edilmiş, açık hava uygulamalarında uzun vadeli güvenilirliği sağlamıştır.
Yönetmelik Uygunluğu:
- Güvenlik ve performans için endüstri standartlarını karşılamak için tasarlanmıştır, iletişim ağlarında güvenilir çalışmayı sağlar.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
