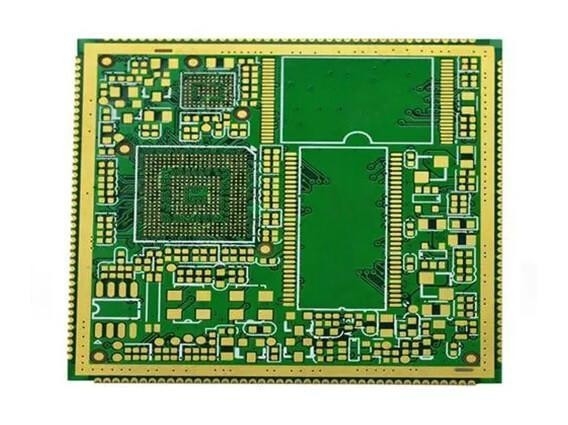

Endüstriyel Otomasyon İletişimleri İçin Çok Katmanlı Sert Yüksek Frekanslı PCB Tablosu

Endüstriyel Otomasyon İletişimleri İçin Çok Katmanlı Sert Yüksek Frekanslı PCB Tablosu

Marka Adı:	TECircuit
Model Numarası:	TEC0163
Adedi:	1 adet
fiyat:	USD 1.99 ~ USD9.99/pcs
Teslim Zamanı:	5-15 iş günü
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Ürün Türü:

PCB, Yüksek frekanslı kart, SERT PCB, Sert kart, Esnek kart, Sert Esnek PCB, IC-Alt Tabaka, Metal Çe

Eşya yok.:

R0066

Hizmet:

PCBA hizmeti

Ambalaj bilgileri:

Vakum paketi + Karton kutu

Yetenek temini:

50000 adet/ay

Vurgulamak:

Endüstriyel Otomasyon Yüksek Frekanslı PCB

İletişim Yüksek Frekanslı PCB Tablosu

Çok katmanlı sert yüksek frekanslı PCB

Ürün Tanımı

Ürün Resimleri

TECircuit hakkında

Buldu:TECircuit, 1990'dan beri çalışmaktadır.2004.

Konumu:Çin'in Shenzhen kentinde bulunan bir elektronik üretim hizmeti (EMS) sağlayıcısı.

İpucu:EMS PCB özelleştirilebilir,tekliflerTam bir yelpazedeTek duraklıDükkan hizmetleri.

Hizmet: Basılı devreler kartı (PCBVe basılı devre kartı montajı.PCBAEsnek basılı devre panosuFPC), Bileşenler Alım,Kutu yapımı, test.

Kalite güvencesi: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 ve ROHS ve REACH ile uyumludur.

Fabrika Resimleri:
Şirketin kendi tesisi: 50.000 m2; Çalışanlar: 930+; Aylık üretim kapasitesi: 100.000 m2

Ürün Uygulamaları

Kontrol Sistemleri:
- Programlanabilir mantık denetleyicilerinde (PLC) ve otomasyon süreçlerini ve makineleri yönetmek için dağıtılmış kontrol sistemlerinde (DCS) kullanılır.
Sensör Arabirimleri:
- Çeşitli sensörleri (sıcaklık, basınç, akış) kontrol sistemlerine bağlayan PCB'lerde kullanılır, gerçek zamanlı veri edinimini sağlar.
İletişim Protokolleri:
- CAN, Modbus, Profibus ve Ethernet gibi endüstriyel iletişim protokollerini destekleyen cihazlara entegre edilir ve cihazlar arasındaki veri değişimini kolaylaştırır.
Robotik:
- Robotlar kontrolörleri için PCB'lerde kullanılır, sensörler, aktüatörler ve merkezi işlem üniteleri arasında iletişimi sağlar.
Makine Görme Sistemleri:
- Kalite kontrolü ve denetimi için kamera kullanan sistemlerde kullanılır ve yüksek hızlı veri aktarımını işlem ünitelerine sağlar.
Endüstriyel IoT (IIoT):
- Makine ve sensörleri veri analizi ve uzaktan izleme için bulut hizmetlerine bağlayan IIoT cihazlarına entegre.
Ağlı Ekipmanlar:
- Endüstriyel uygulamalar için ağ anahtarlarında ve yönlendiricilerinde kullanılır, makineler ve sistemler arasında güvenilir veri iletişimi sağlar.
Alan Aygıtları:
- Akıllı sayaçlar ve aktüatörler gibi çeşitli saha cihazlarında kullanılır ve endüstriyel ortamlarda verimli iletişim sağlanır.
Veri Alım Sistemleri:
- Çoklu kaynaklardan veri toplayan ve analiz eden sistemlere entegre edilerek, karar verme için doğru ve zamanında bilgi sağlanır.
Güç Dağıtım Sistemleri:
- Güç yönetim sistemleri içindeki iletişim devrelerinde, güç dağıtımının kontrolünü ve izlenmesini kolaylaştırmak için kullanılır.

Ürün Özellikleri

Düşük Dielektrik Kayıpları:
- Sinyal bozulmasını en aza indirgenmek için düşük dielektrik kaybı olan malzemelerden yapılmış, yüksek frekanslarda etkili iletişim sağlamak.
Yüksek Hassasiyetli Tasarım:
- Kritik uygulamalarda sinyal bütünlüğünü ve performansını korumak için sıkı toleranslar ve yüksek kaliteli üretim gerektirir.
Denetlenmiş Impedans:
- Belirli impedans seviyelerini (genellikle 50 ohm) korumak, sinyal yansımalarını önlemek ve verimli güç aktarımını sağlamak için tasarlanmıştır.
Çok katmanlı inşaat:
- Genellikle yönlendirmeyi optimize etmek, elektromanyetik müdahaleyi (EMI) azaltmak ve hassas bileşenler için kalkan sağlamak için çok katmanlı tasarımları kullanır.
Termal Yönetim:
- Yüksek güçlü bileşenlerin zorlu ortamlarda güvenilir çalışmasını sağlamak için ısıyı etkili bir şekilde dağıtabilir.
Sinyal bütünlüğünün iyileştirilmesi:
- Otomasyon sistemlerinde etkili iletişim için kritik olan minimum kayıpla yüksek hızlı veri aktarımını destekler.
Sağlamlık ve Dayanıklılık:
- Aşırı sıcaklıklar, titreşimler ve kimyasallara maruz kalmak da dahil olmak üzere zorlu endüstriyel koşullara dayanacak şekilde inşa edilmiş.
Yönetmelik Uygunluğu:
- Güvenlik ve performans için endüstri standartlarını karşılamak için tasarlanmıştır, çeşitli endüstriyel uygulamalarda güvenilir çalışmayı sağlar.
Özelleştirilebilir tasarımlar:
- Özel otomasyon gereksinimlerine uyarlanabilir, farklı uygulamalara uygun benzersiz düzenlemeler ve konfigürasyonlara izin verir.
Entegre Olmanın Kolaylığı:
- Standart bileşenlerle ve iletişim protokolleriyle uyumlu, mevcut endüstriyel sistemlere sorunsuz entegrasyonu kolaylaştırır.

Sık Sorulan Sorular

Soru 1: Bir teklif için ne gerekiyor?
Cevap:
PCB: KTY, Gerber dosyası ve Teknik Gereksinimler ((malzeme/yüzey bitirme işlemi/bakır kalınlığı/karton kalınlığı,...)
PCBA: PCB bilgileri, BOM, ((Test belgeleri...)

S2: Üretim için hangi dosya biçimlerini kabul ediyorsunuz?
Cevap:
PCB Gerber dosyası
PCB için BOM listesi
PCBA için test yöntemi

S3: Dosyalarım güvende mi?
Cevap:
Dosyalarınız tamamen güvende ve güvenli tutuluyor. Tüm süreç boyunca müşterilerimizin IP'lerini koruruz. Müşterilerin tüm belgeleri hiçbir zaman üçüncü taraflarla paylaşılmaz.

S4: Nakliye yöntemi nedir?
Cevap:
FedEx/DHL/TNT/UPS ile gönderebiliriz. Müşteri tarafından sağlanan sevkiyat yöntemi de kabul edilebilir.

S5: Ödeme yöntemi nedir?
Cevap:
Telegrafik Transfer önceden (Advance TT, T/T), PayPal kabul edilebilir.

- Hayır.Ürün Tanımı- Hayır.

Spesifikasyon:
PCB katmanları:	1-42 katman
PCB malzemeleri:	CEM1, CEM3, Rogers, FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Halogen Serbest
PCB'nin en fazla kart boyutu:	620mm*1100mm
PCB sertifikası:	RoHS Direktifi Uyumlu
PCB kalınlığı:	1.6 ±0.1mm
Dış katman bakır kalınlığı:	0.5-5oz
İç katman Bakır kalınlığı:	0.5-4oz.
PCB kartının en büyük kalınlığı:	6.0mm
En az delik boyutu:	0.20mm.
En az çizgi genişliği/uzay:	3/3mil
Min S/M Pitch:	0.1mm(4mil)
Plaka kalınlığı ve diyafram oranı:	30:1
En az delikli bakır:	20 μm
Düzeltme (PTH):	±0.075mm(3mil)
Tolerans (NPTH):	±0,05 mm (2mil)
Delik pozisyon sapması:	±0,05 mm (2mil)
Çizelge Toleransı:	±0,05 mm (2mil)
PCB kaynak maskesi:	Siyah, beyaz, sarı
PCB yüzeyi bitmiş:	HASL kurşunsuz, daldırma ENIG, kimyasal teneke, parlak altın, OSP, altın parmak, soyulabilir, daldırma gümüş
Efsane:	Beyaz
E-test:	Yüzde yüz AOI, röntgen, uçan prob testi.
Çizelge:	Rout ve Score/V kesimi
Denetim standardı:	IPC-A-610CCLASSII
Sertifikalar:	UL (E503048),ISO9001/ISO14001/IATF16949
Çıkış Raporları:	Son Denetim, E-test, Solderability Test, Mikro Bölüm ve Daha fazlası
